一、XBD-BYL立式单级消防泵产品概述
XBD-BYL立式单级消防泵组是本企业根据国内建筑消防用泵的市场需求和使用特点而自行开发研制的产品。
该产品符合和满足国家标准CNCA-C18-03:2014灭火设备产品强制性认证实施规则、CCCF-MHSB-08(A/0)强制性产品认证实施细则灭火设备产品消防给水设备产品(一)、
GB6245-2006消防泵标准的要求,产品经国家消防装备质量监督检验中心测试,
具有可靠性(不存在较长时间停用后启动咬死的故障),效率高、低噪音、低振动、运行寿命长、进出口法兰管线布置,安装、检修方便等特点。
该系列泵组性能范围广;流量、扬程曲线平坦,可避免系统过载;压力分档密,利于选泵和节约能源。选用好轴承和电机,使泵组运行更为安全可靠。
二、XBD-BYL立式单级消防泵主要特点
1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。
三、XBD-BYL立式单级消防泵产品用途
XBD-BYL型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、
空调制冷系统送水及设备配套等场合。

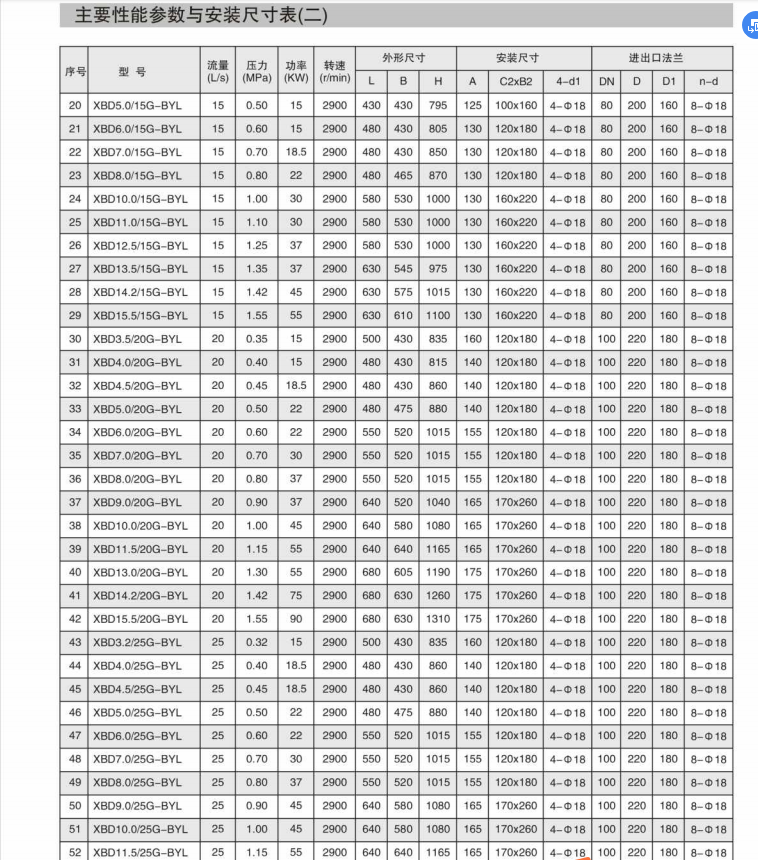

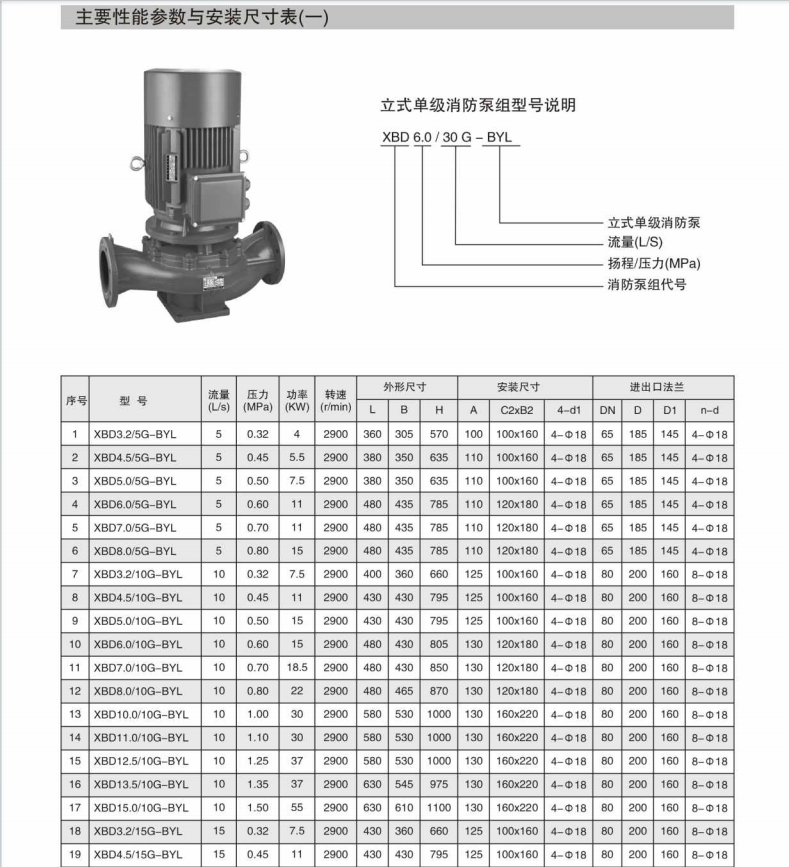

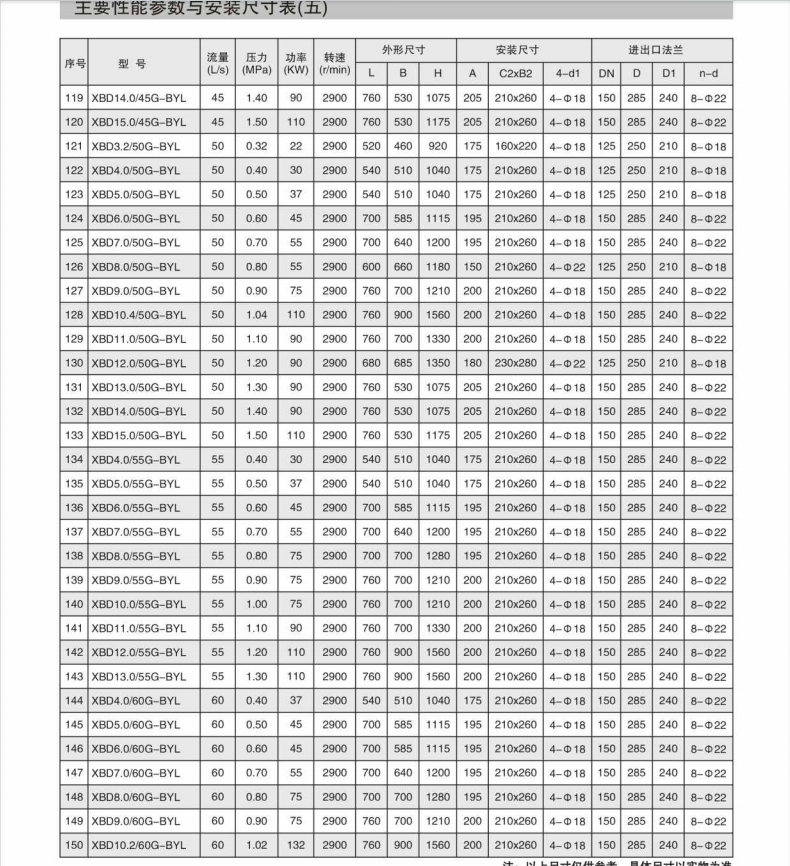

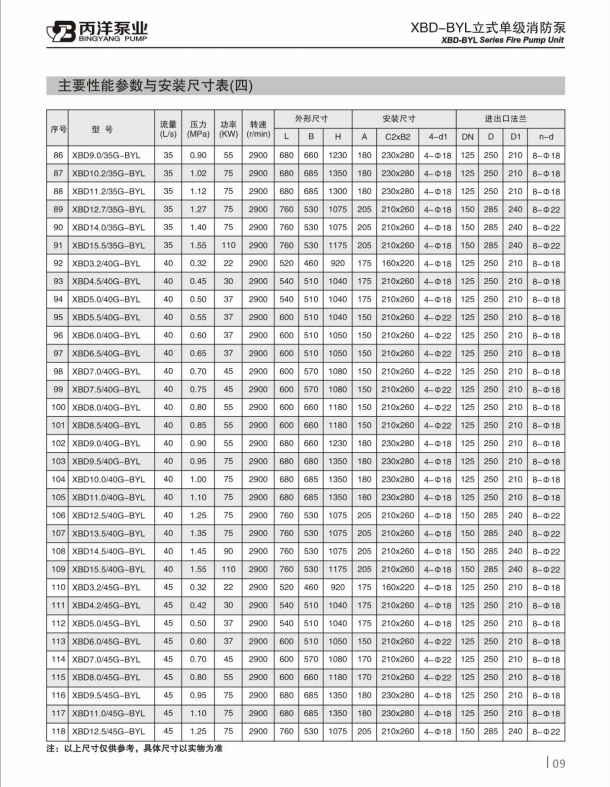

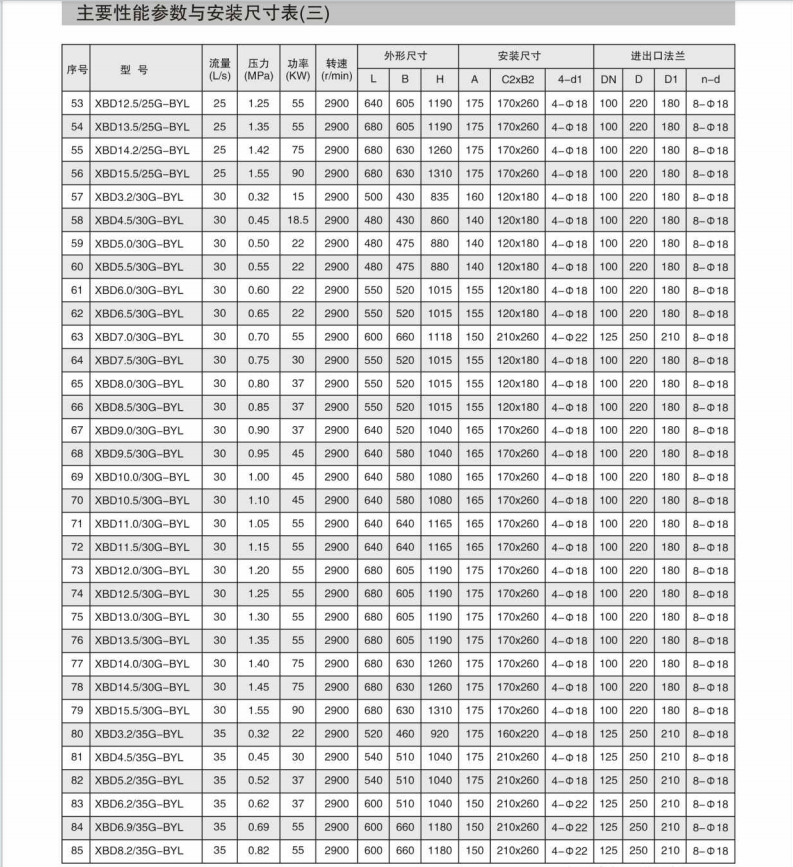

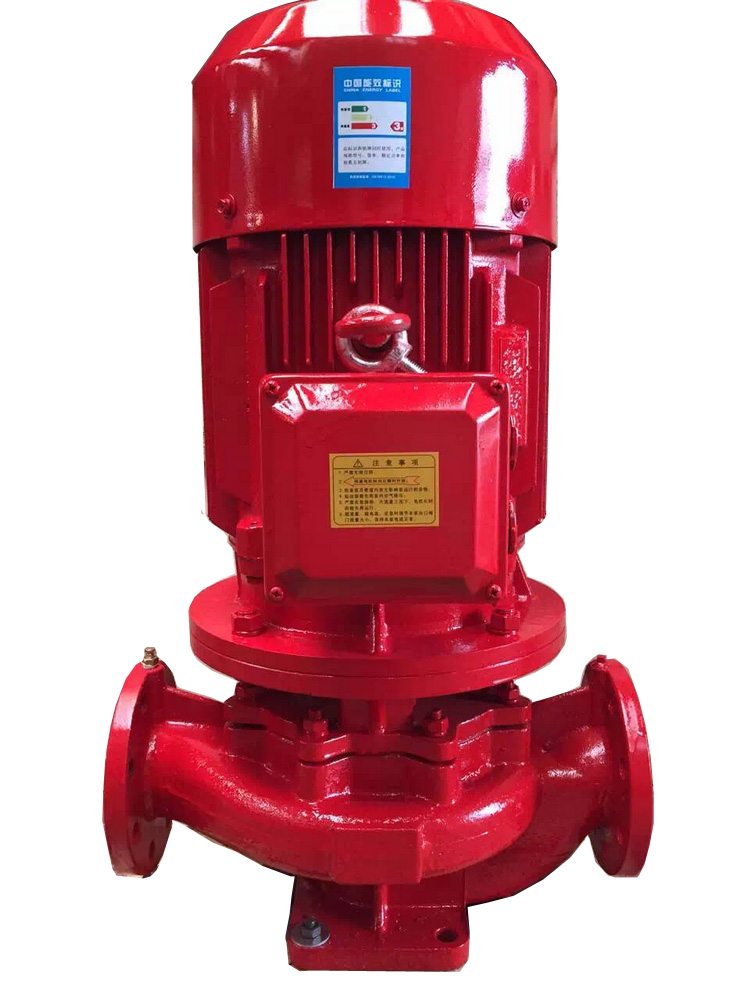

四、XBD-BYL立式单级消防泵结构说明
XBD-BYL立式单级消防泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上,且口径规格相同,
装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行稳定性。泵密封采用机构密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。
泵的进出口法兰按1.6MPa压力设计,管路配套方便。
XBD-BYL立式单级消防泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需较正,泵由定子部分和转子部分组成。
泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、叶轮、
平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓宋承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、
中段和出水段的结合面用纸垫通过拉紧达到密封,用户可根据需要选择。泵旋转方向从驱动端向下看为逆时针转动。
