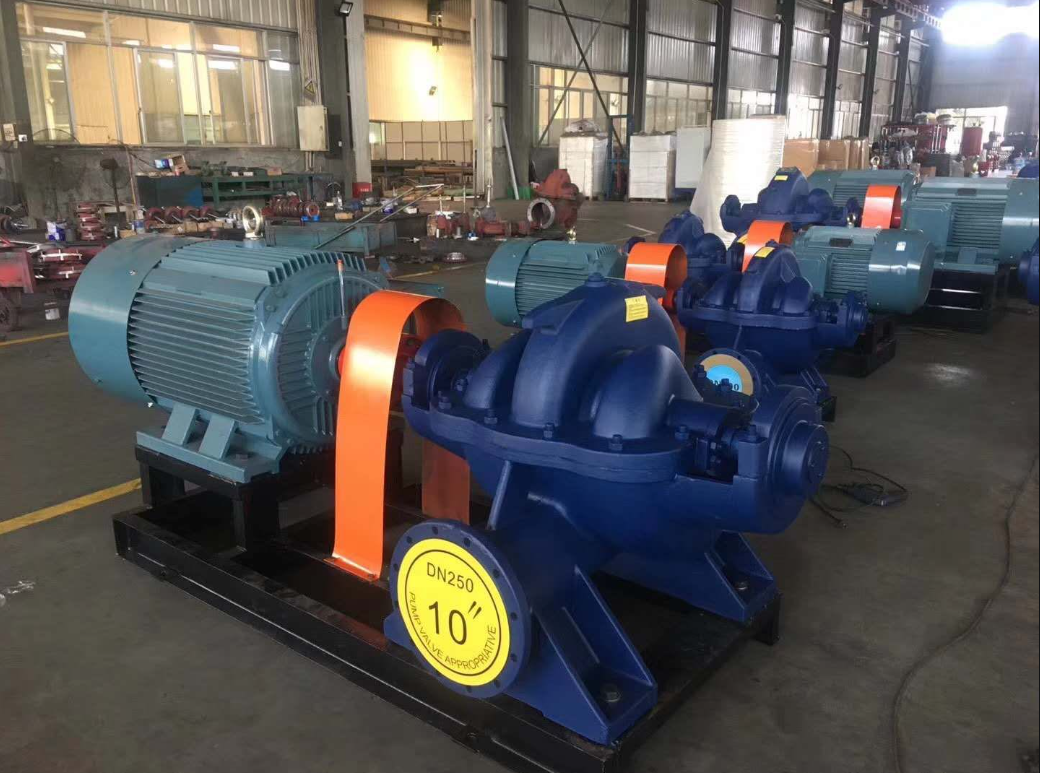

SH单级双吸清水离心泵概述>

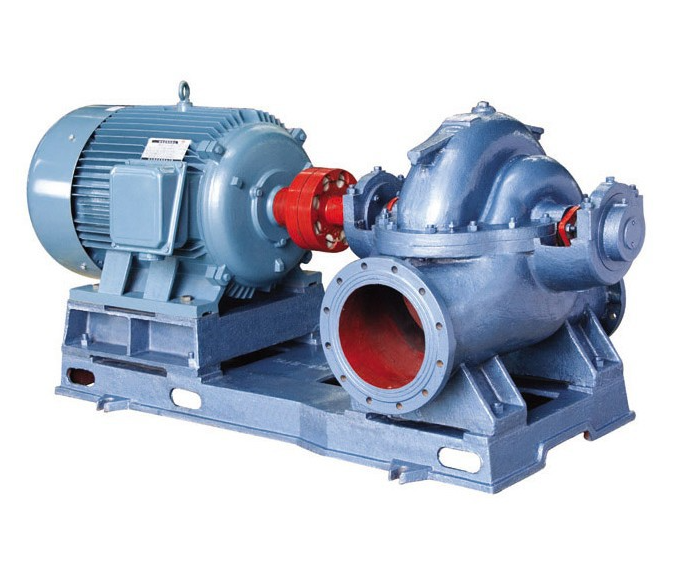

Sh型泵是单级双吸、卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体最高温度不得超过80℃，适合于工厂、矿山、城市、电站的给排水，
农田排涝灌溉和各种水利工程。
目前生产的Sh型泵有:
6Sh--6、6Sh--6A、6Sh--9、6Sh--9A、8Sh--6、8Sh--9、8Sh--9A、8Sh--13、8Sh--13、10Sh--9、10Sh--9A、10Sh--13、10Sh--13A、10Sh--19、10Sh--19A、
12Sh--6、12Sh--6A、12Sh--6B、12Sh--9、12Sh--9A、12Sh--9B、12Sh--13、12Sh--13A、12Sh--19、12Sh--19A、14Sh--6、14Sh--6A、14Sh--6B、14Sh--9、
14Sh--9A、14Sh--9B、14Sh--13、14Sh--13A。共有十三种型号，33个规格。
SH单级双吸清水离心泵型号意义
例如:10Sh-19A
泵换了不同直径的叶轮
表示比转数被10除(即该泵的比转数为190) -表示双吸单级卧式清水离心泵
一吸水口径被25除(即该泵的吸水口径为250毫米)
SH单级双吸清水离心泵结构说明>>>
本型泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，
水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。
本型泵的主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其余多为铸铁制成。
泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。
叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡，
可能还有一些剩余轴向力则用轴端的轴承承受。
泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内。用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。
水泵通过联轴器由电动机直接传动。
轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时量高压水通过水封管流入填料腔起水封作用。
SH单级双吸清水离心泵装配与拆卸
1、装配转子部件:依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖、挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。
2、将转子部件装在泵体上，调整叶轮的轴向位置到两侧双吸密封环的中间加以固定，将轴承体压盖用固定螺钉紧固。
3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上填料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，
也不要压得太松，过松会使液体渗漏大，水泵效率降低。
装配完成后，用手转动泵轴，没有擦碰现象,转动比较轻滑均匀即可，拆卸可按上述装配顺序相反地进行。
SH单级双吸清水离心泵安装>>>
1、检查水泵和电动机应无损坏。
2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序:
①将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的模型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。
②在基础与泵底脚之后灌注混凝土。
③待混凝土干涸后，拧紧地脚螺栓，并重新检查水泵的水平度。
④校正电动机轴与水泵轴的同心度。使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm
(在联接进出水管路及试运行后再分别校核一遍，仍应符合上述要求)。
⑤在检查电动机转向与水泵转向一致后，装上联轴器及联接柱销。14、进出水管路应另设支架支撑，不得籍泵本体支承。
5、水泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。
6、如水泵安装在进水水位以上时，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。
7、水泵与出水管路之后，一般需装闸阀和止回阀(扬程小于20米的可不用)，止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。
安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。
