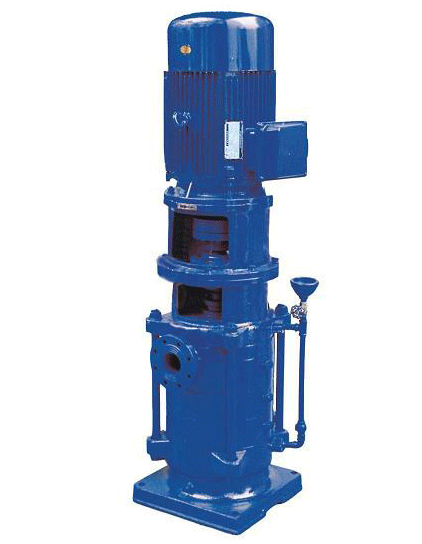

DL立式多级泵简介结构说明
DL、DLR系列立式多级离心泵(低转速n=1450r/min) 1、泵结构紧凑、体积小、外形美观:
是本公司根据高层建筑给水市场的实际需要和标准而研 2、泵的进口和出口可安装成0°、90°、180”、
制开发的新型产品。供输送不含坚硬颗粒及物理化学性 270”几个不同方向以满足不同的连接场合;
质类似于水的介质之用。流量范围为5~360m/h,扬程 3、按实际情况，设单出口、多出口泵型，以便客
范围为20~300m，配套功率范围为1.5~280kW，口径 户在同一台泵上获得不同扬程的需要;
范围为中40~中200mm。同一台泵的出口可设1~5个出 4、扬程可根据需要增减水泵级数并结合切割叶轮
口。 外径予以满足:
5、电机外加防雨罩，泵可置于户外使用，取消泵
■产品特点 房，节省建筑费用。
本系列泵采用国内节能的水力模型，具有
效率高，性能曲线平缓，运行范围广，符合消防局的有 ■结构示意图
关规定，满足不同用户的使用需要:该泵采用立式分段式结构，且运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
■产品用途
主要用于高层建筑生活给水、消防恒压供水、自动喷淋供水、白动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。
型号意义
100 DL (DLR) 100-20X4
-泵级数
-单级叶轮扬程H(m)
一流量Q(m/h)
一立式多级热水离心泵 序号 名 称 材料或型号 序号 名称 材料或型号
电机 Y系列(V5)4极 12 出水段 HT200
立式多级离心泵 联轴器 HT200 13 平衡套 HT200
3 弹性块 橡胶 14 平衡鼓 HT200
泵进口公称直径(mm) 4 轴承压盖 HT200 15 末级导叶 HT200
16 中 段 HT200
5 轴承并帽 45
■工作条件 6 轴承盒 HT200 17 叶 HT200
1、使用的介质应类似水，运动粘度<150mm/s,7挡水套轴承180系列451819叶轮出水段 HT200 HT200且无坚硬颗粒，无腐蚀性质:
2、泵使用的环境海拔高度<1000米，超过时应在10石棉压盖石棉石棉 HT2002120下轴套下轴承铜合金45
9
订货时提出，以便本公司为您提供更为可靠的产品: 填料函体 HT200 22 轴 45、2CR13
3、介质使用温度-15℃~120℃:
4、最大系统工作压力≤2.5MPai 注:1、该泵型可按客户需要定做成热水型:
5、周围环境温度应低于40℃，相对湿度低于 2、也可将轴封石棉填料换成机械密封;
95%。 3、以上需在订货时说明，价格另议。
